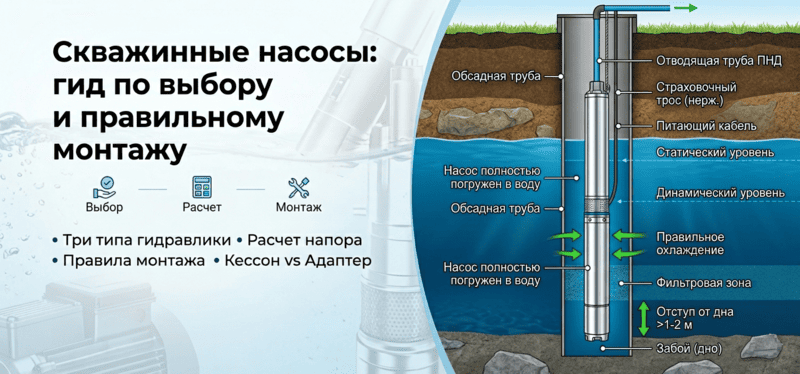

Скважинные насосы: гид по выбору и правильному монтажу

Скважинное оборудование — это самый технологичный и «скрытый» сегмент систем водоснабжения. В отличие от поверхностных моделей, скважинный насос работает в экстремальных условиях на большой глубине. Ошибка в подборе или монтаже здесь обходится дорого: извлечение застрявшего или сгоревшего оборудования из узкой трубы — это настоящая катастрофа для владельца.

1. Характеристики и габариты: точность до миллиметра

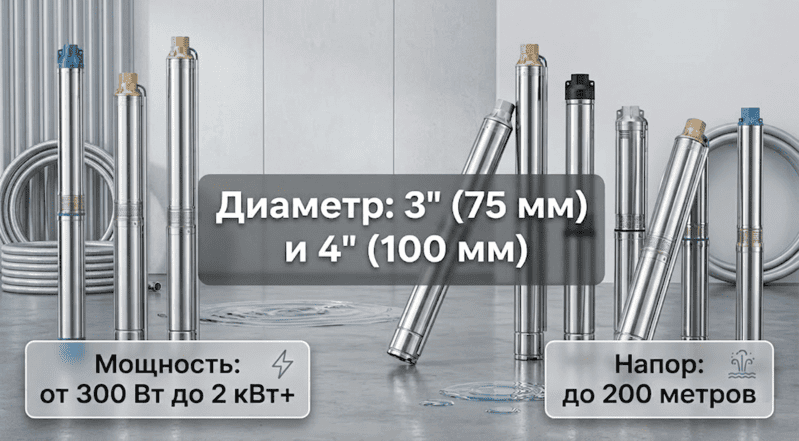

• Стандарты размеров: Самые популярные диаметры насосов в быту — 3 дюйма (75 мм) и 4 дюйма (100 мм). Это сделано специально под стандартные обсадные трубы, которые обычно имеют диаметр около 125 мм.
• Зачем нужен «зазор»? Насос нельзя вставлять в трубу слишком плотно. Между стенкой трубы и корпусом насоса должно оставаться свободное пространство, чтобы вода могла обтекать двигатель и охлаждать его во время долгой работы.
• Мощность и возможности: Бытовые скважинные насосы — это очень мощная техника. Их двигатели потребляют от 300 Вт до 2 кВт и более. По силе это позволяет им толкать воду на огромную высоту — до 200 метров (Напор) и обеспечивать потребности целого дома, выдавая до 6 кубометров воды в час (Расход)

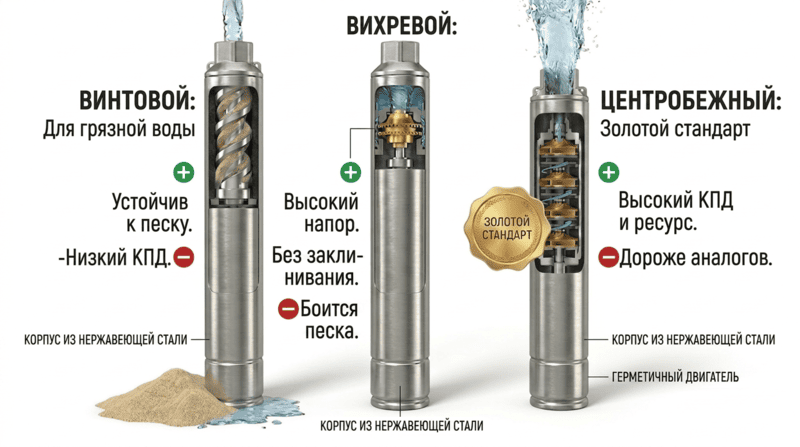

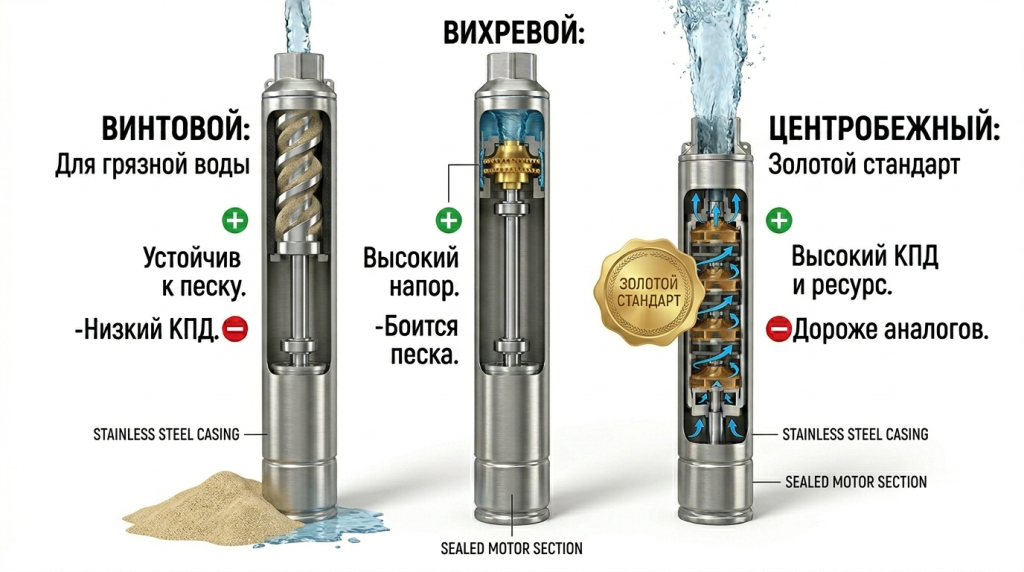

2. Виды гидравлики: подбираем под качество воды

• Винтовые (шнековые) насосы: Внутри них вращается длинный металлический винт в резиновой «рубашке». Это идеальный вариант для скважин с плохой водой, так как они обладают феноменальной устойчивостью к песку. Даже если в воде много примесей, такой насос будет работать, хотя и выдает сравнительно небольшой объем воды (до 2 кубометров в час).
• Вихревые насосы: У них стоит латунное колесо с мелкими лопатками, которое очень быстро крутится. Они мощные и компактные, но категорически боятся песка, который стирает их лопатки как наждачная бумага. Их можно ставить только в те скважины, где вода идеально чистая.
• Многоступенчатые центробежные насосы: Это «золотой стандарт» и самый универсальный выбор. Внутри стоит сразу несколько рабочих колес, которые последовательно разгоняют воду. В лучших моделях эти колеса делают «плавающими»: если внутрь попадает песчинка, колесо просто немного приподнимается и пропускает её дальше, не заклинивая мотор.

3. Главное правило безопасности — Дебит скважины

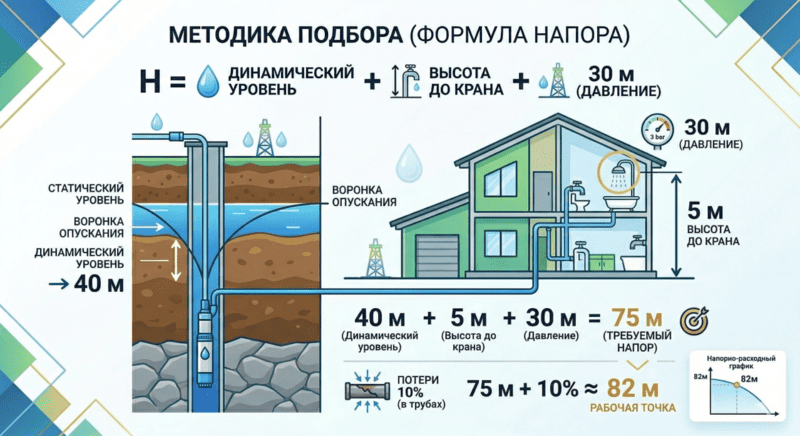

4. Методика подбора: расчет Расхода (Q), Напора (H) и поиск «Рабочей точки»

• Как считать: На техническом языке это сумма всех точек водоразбора (кранов), которые могут быть открыты в доме одновременно.
• Формула: В среднем один кран потребляет 10–15 литров в минуту. Если в доме одновременно могут работать душ, кухонная мойка и стиральная машина, то требуемый расход составит примерно 30–45 л/мин (или 1,8–2,7 ${м}^3/ч$).
• Критическое ограничение: При подборе скважинного насоса его максимальная производительность ни в коем случае не должна превышать дебит скважины, указанный в её паспорте. Если насос будет качать быстрее, чем прибывает вода, он моментально осушит скважину и сгорит от «сухого хода».

1. Динамический уровень воды (глубина, на которой стоит вода при работающем насосе, например — 40 м).
2. + Высота подъема от земли до самого верхнего крана в доме (например — 5 м).
3. + Давление для комфорта — прибавляем 30 метров (это эквивалент 3 атмосфер, чтобы вода в кране не текла тонкой струйкой).
4. + 10% запас на потери в трубах и фитингах. Итого для нашего примера: (40 + 5 + 30) + 10% = 82 метра напора.

• «Зеленая зона»: Идеально подобранный насос — это тот, у которого ваша расчетная точка попадает в среднюю часть кривой. Именно в этой «Рабочей точке» гидравлика выдает максимальный КПД, а износ деталей минимален.
• Зона «Недостижимо»: Если ваша точка оказалась выше или правее синей линии графика, этот насос вам не подходит. У него не хватит мощности двигателя, чтобы одновременно поднять воду на нужную высоту и обеспечить желаемый объем.

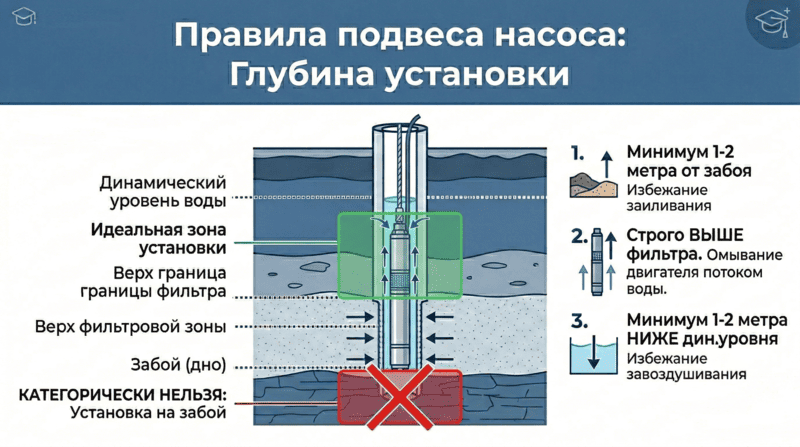

5. Правила подвеса: три «золотых» правила установки

1. Не ставьте насос на «дно» (Отступ от дна). На самом дне скважины всегда скапливается мусор: ил, мелкие камешки и песок. Если насос висит слишком низко (менее 1–2 метров от дна), он начинает работать как пылесос: засасывает всю эту грязь внутрь, что быстро стирает его рабочие детали, как наждачной бумагой.
2. Двигателю нужен «сквозняк» (Выше фильтра). Скважинный насос охлаждается той водой, которую он качает. Внизу скважины есть зона фильтра (дырочки в трубе), через которую заходит вода. Насос нужно вешать строго выше этой зоны. Если повесить его прямо напротив фильтра, вода будет попадать сразу в насос, не обтекая мотор снизу — в итоге двигатель перегреется и сгорит.
3. Не дайте насосу «пить воздух» (Ниже динамического уровня). Когда насос работает, уровень воды в скважине падает до определенной отметки (динамический уровень). Нужно вешать насос так, чтобы он всегда оставался на 1–2 метра глубже этой отметки, иначе он начнет «хватать» воздух, что смертельно для оборудования.

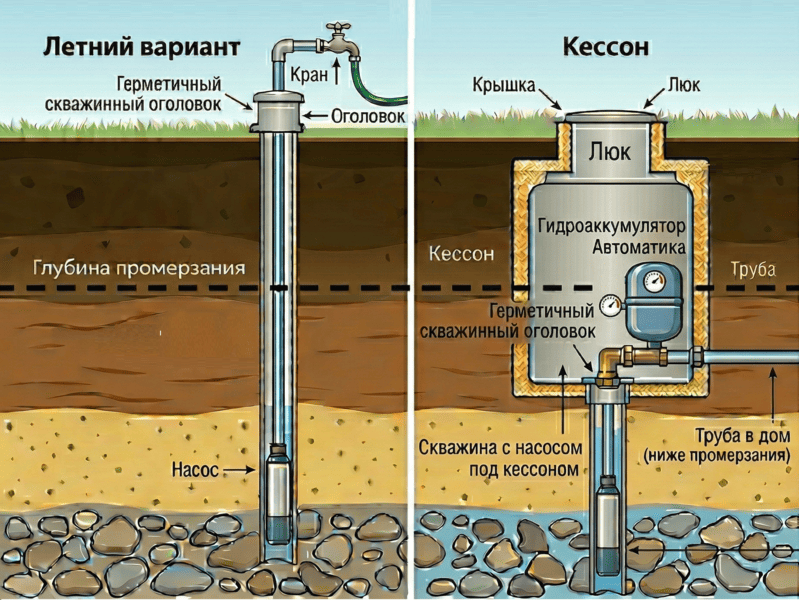

6. Варианты обустройства: как не замерзнуть зимой

• Летний вариант (Летник). Это самый простой и дешевый способ, когда труба просто выходит из скважины на поверхность. Минус: как только ударит мороз, вода в этой трубе замерзнет и разорвет её. Подходит только для дач, где воду на зиму полностью сливают.
• Кессон (Подземный домик). Это капитальное решение: вокруг скважины глубоко в землю (примерно на 2 метра) закапывается большой герметичный бак. Внутри него всегда сохраняется тепло от земли, поэтому трубы не мерзнут. В таком «домике» можно спрятать всё шумное оборудование и баки для воды, чтобы они не занимали место в доме.

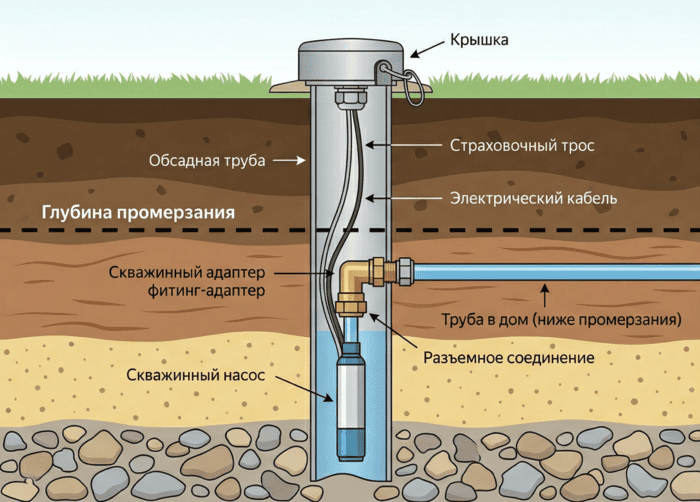

• Скважинный адаптер (Скрытая врезка). Это бюджетный, но надежный зимний вариант. В самой трубе скважины глубоко под землей сверлят отверстие и ставят специальный латунный переходник. В итоге основная труба уходит в дом сразу под землей (ниже уровня промерзания), а сверху на улице остается только аккуратная плоская крышка.

7. Обязательная обвязка: на чем держится система?

1. Труба (Главная опора). Именно на жесткой пластиковой трубе (ПНД) висит насос. Она держит не только вес самого аппарата, но и десятки килограммов воды, которая находится внутри. Поэтому труба должна быть только толстостенной и качественной.
2. Трос (Страховочный ремень). Трос нужен только для подстраховки на случай, если что-то случится с трубой. Очень важно, чтобы он был из нержавеющей стали. Обычный дешевый трос («оцинковка») в воде сгниет за пару лет, и насос может упасть на дно навсегда.
3. Обратный клапан (Замок для воды). Этот клапан ставится на выходе из насоса. Он не дает воде, которую насос уже поднял в трубу, падать обратно вниз при выключении. Без него многотонный столб воды будет каждый раз бить по деталям насоса и поднимать мусор со дна.

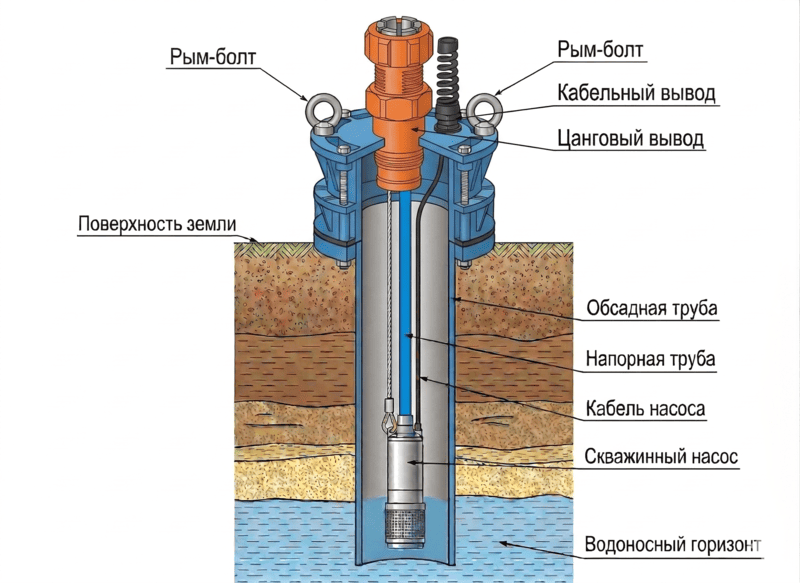

4. Оголовок (Защитная крышка). Это герметичная крышка, которая закрывает скважину сверху. Она не дает падать внутрь лягушкам, мусору и грязной талой воде. Также именно к ней крепятся трос и труба, чтобы они надежно держались.
