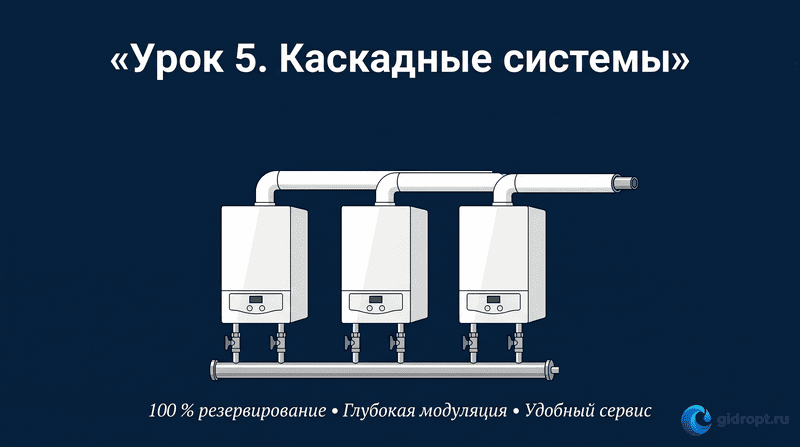

Каскадные системы отопления: отказоустойчивые решения с большой мощностью
Каскадные системы — одно из самых современных и надёжных решений для объектов с тепловой нагрузкой от 50 до 500 кВт. Вместо установки одного мощного котла в систему объединяют 2–6 (иногда до 8) обычных теплогенераторов, которые работают как единый организм под управлением каскадного контроллера. Такой подход обеспечивает 100 % резервирование, глубокую модуляцию мощности и значительное удобство обслуживания. Каскады активно применяются в кафе, ресторанах, офисах, таунхаусах, гостиницах, медицинских учреждениях и небольших производствах.

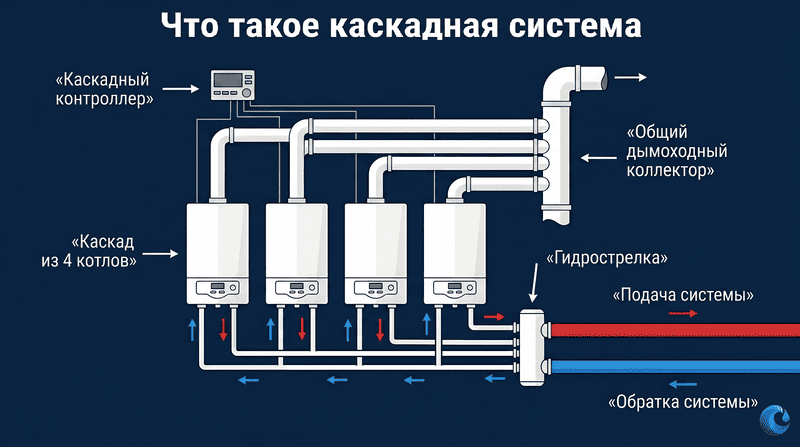

Что такое каскадная система
Каскад — это объединение нескольких обычных котлов в единую систему под управлением одного общего контроллера. Важно: в каскаде могут использоваться разные типы теплогенераторов:
- Газовые котлы (включая конденсационные)
- Электрические котлы (ТЭНовые, электродные, индукционные)
- Пеллетные котлы
- Смешанные системы (например, газ + электричество или газ + пеллеты)
Все котлы работают согласованно: контроллер в реальном времени определяет, сколько котлов и в каком режиме нужно включить. Это обеспечивает топливную независимость и максимальную надёжность всей системы отопления и горячего водоснабжения.

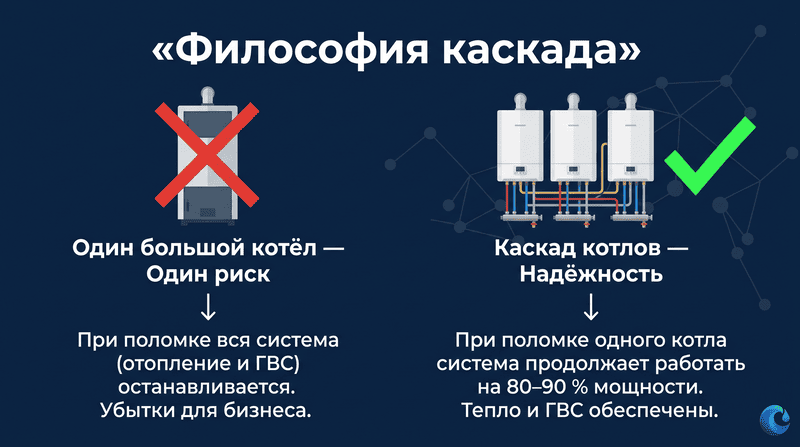

Философия каскада
Основная идея каскада проста: лучше несколько надёжных «солдат», чем один большой «генерал». Если выходит из строя один мощный котёл — останавливается вся котельная: и отопление, и горячее водоснабжение. В каскадной системе при поломке одного котла остальные продолжают работать, обеспечивая 70–90 % от проектной мощности. Это критически важно для коммерческих объектов, где простой системы приводит к прямым финансовым потерям и потере клиентов.

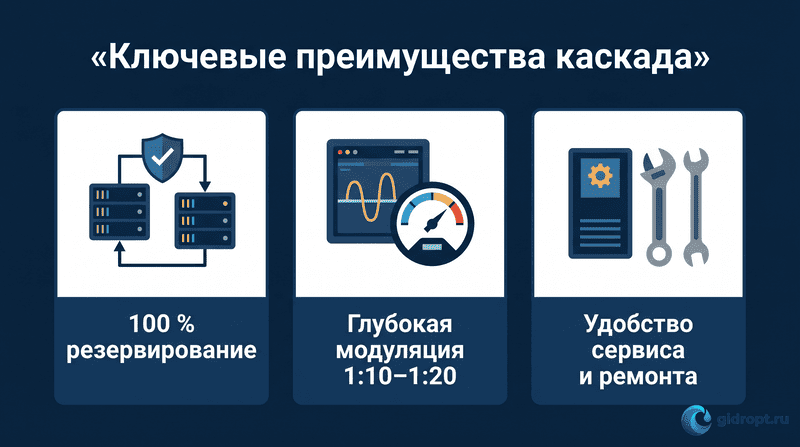

Ключевые преимущества каскадных систем
Каскад обладает тремя главными преимуществами:
- 100 % резервирование Даже при полном выходе из строя одного котла система продолжает обеспечивать отопление и ГВС.
- Глубокая модуляция мощности и стабильность ГВС Обычный котёл обычно модулирует мощность в диапазоне 30–100 %. В каскаде модуляция становится очень глубокой — от 5–10 % до 100 %. Контроллер включает только необходимое количество котлов. Благодаря этому система точно подстраивается под нагрузку и поддерживает стабильную температуру горячей воды даже при минимальном отоплении.
- Удобство сервиса и ремонта Любой котёл можно отключить и отремонтировать без остановки всей системы. Это существенно снижает затраты на обслуживание и время простоев.

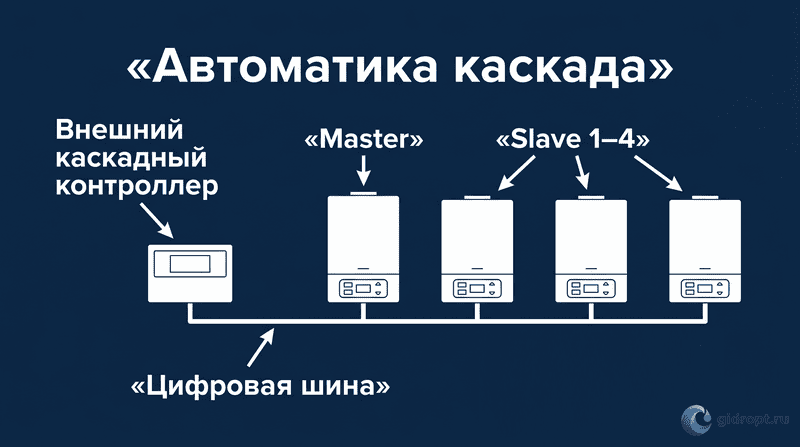

Автоматика каскада
Управление каскадом осуществляется специальным каскадным контроллером (чаще всего приобретается отдельно).
Важные нюансы:
- При двух котлах внешний контроллер часто не обязателен — многие современные котлы имеют встроенную функцию каскада (Master/Slave).
- При трёх и более котлах, разных моделях или смешанном составе (газ + электричество) внешний каскадный контроллер практически обязателен.
Функции каскадного контроллера:
- Определяет главный котёл (Master) и ведомые (Slave).
- Анализирует температуру на улице, в помещениях и обратку.
- Принимает решение, сколько котлов включить.
- Обеспечивает ротацию котлов (равномерный износ).
- Работает по цифровым протоколам (OpenTherm, Modbus, eBus).
Котёл можно включать в каскад только если он имеет поддержку каскадирования (цифровой интерфейс).

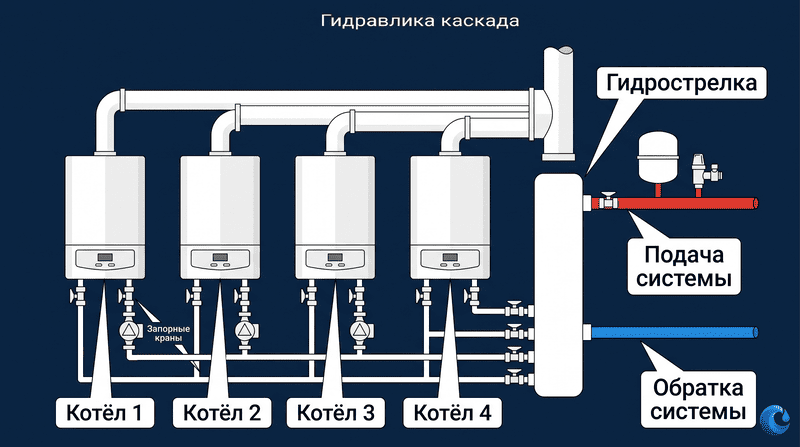

Гидравлика каскада
Правильная гидравлическая обвязка — обязательное условие стабильной работы каскада. Используются:
- Коллекторы большого диаметра
- Гидрострелка (гидравлический разделитель)
Котловой контур — небольшой замкнутый контур внутри котельной (котлы + коллекторы). Системный контур — вся система здания (радиаторы, тёплые полы, бойлеры ГВС и т.д.). Гидрострелка разделяет эти контуры, позволяя каждому работать со своим расходом воды. Это защищает котлы от гидравлических ударов, температурного шока и обеспечивает стабильную циркуляцию.

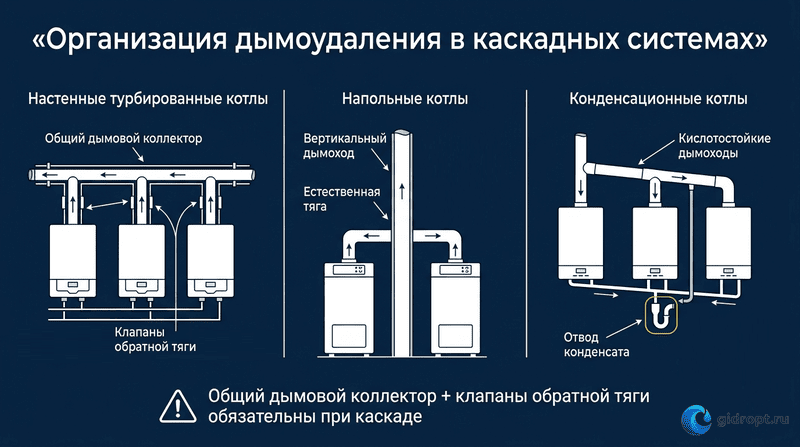

Организация дымоудаления в каскадных системах
В каскаде обычно применяется общий дымовой коллектор. Каждый котёл подключается к нему через клапан обратной тяги, чтобы дым не попадал в выключенные котлы. Особенности по типам котлов:
- Настенные турбированные — самый удобный вариант, закрытая камера сгорания, принудительное дымоудаление.
- Напольные — чаще атмосферные, требуют вертикального дымохода большого сечения.
- Конденсационные — обязательны кислотостойкие пластиковые дымоходы (PPS/PP) с уклоном назад и нейтрализацией конденсата.

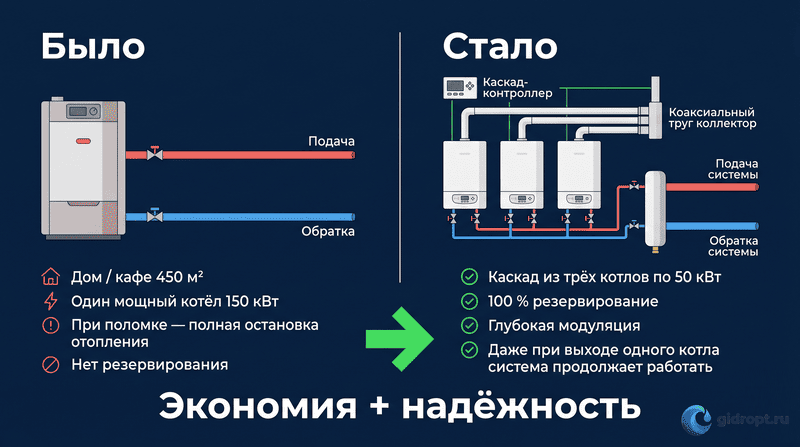

Сравнение: каскад и один мощный котёл
Каскад почти всегда выигрывает по надёжности, экономичности и удобству эксплуатации.

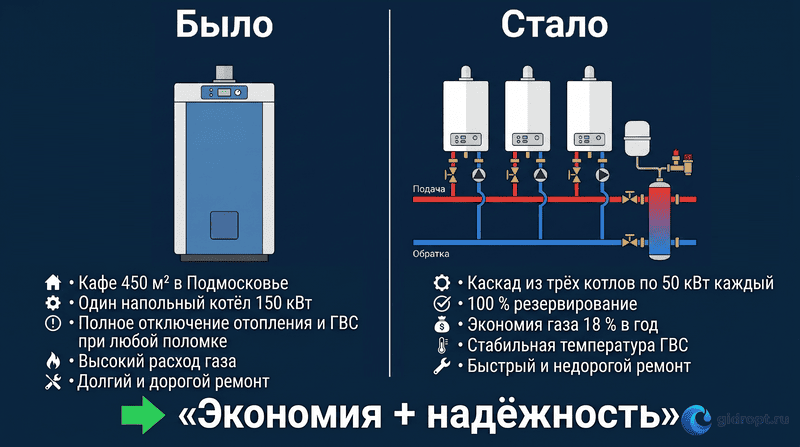

Реальный кейс
Кафе площадью 450 м² в Подмосковье. Ранее был установлен один напольный котёл 150 кВт. Котёл работал неэффективно: частые включения-выключения, повышенный расход газа, полная остановка при любой поломке. Решение: каскад из трёх настенных конденсационных котлов по 50 кВт. Результаты за первый год:
- Экономия газа 18 %
- Полное резервирование — кафе не останавливалось ни на один день
- Стабильная температура горячей воды
- Значительно проще и дешевле обслуживание

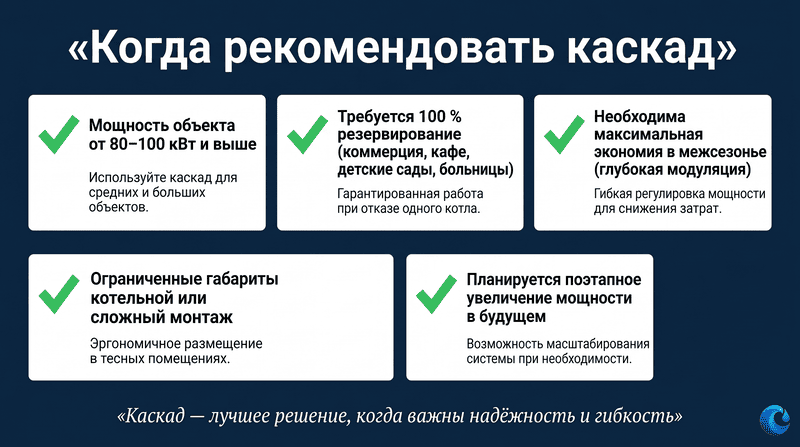

Когда рекомендуется каскадная система
Каскад рекомендуется устанавливать в следующих случаях:
- Тепловая мощность объекта от 80–100 кВт и выше
- Необходимость 100 % резервирования (коммерческие объекты, гостиницы, медицина)
- Важна максимальная экономия в межсезонье
- Ограниченное пространство котельной
- Планы на будущее расширение
- Желание использовать разные виды топлива
- Высокие требования к стабильности ГВС
Главный вывод: Каскадные системы — современное, высокоэффективное и надёжное решение для объектов мощностью от 80–100 кВт и выше. Там, где критична бесперебойная работа, стабильность горячего водоснабжения и разумная стоимость владения в долгосрочной перспективе, каскад сегодня является одним из лучших вариантов.
