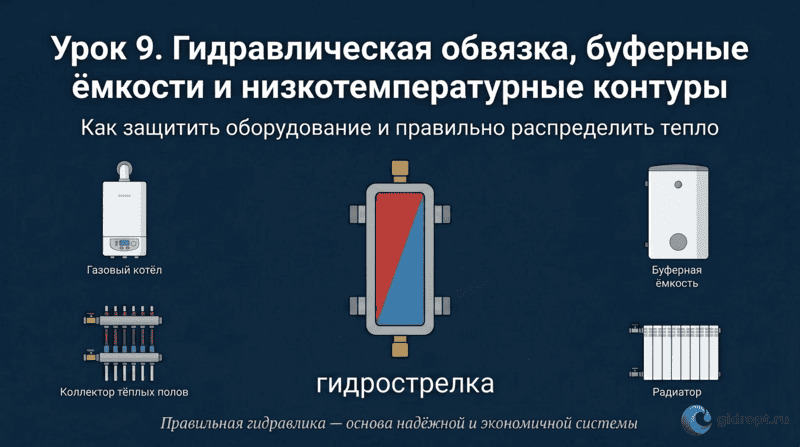

Гидравлическая обвязка, буферные ёмкости и низкотемпературные контуры: основа надёжной системы отопления
Правильная гидравлическая обвязка — один из важнейших факторов, определяющих долговечность, эффективность и безопасность всей системы отопления. Даже самый современный и дорогой котёл может быстро выйти из строя или работать неэффективно при неправильной обвязке. В этом материале подробно разбираются ключевые элементы гидравлики, их назначение, правила подбора и монтажа.

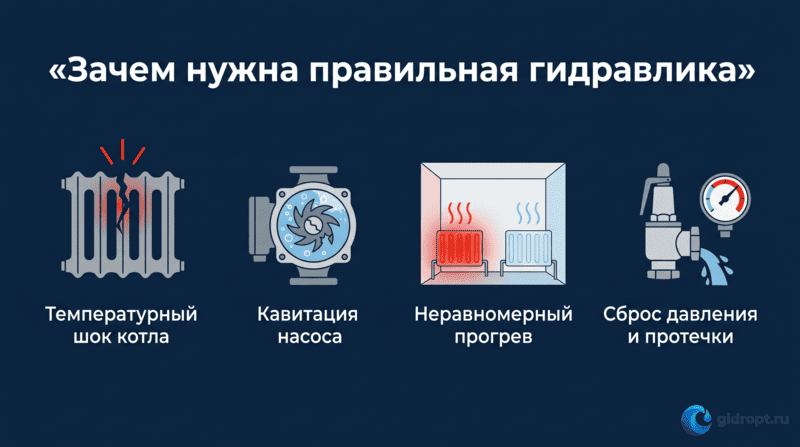

Зачем нужна правильная гидравлика
Корректно выполненная гидравлическая обвязка защищает оборудование от температурного шока, кавитации насосов, неравномерного прогрева помещений и преждевременного износа. Неправильная обвязка — одна из главных причин поломок котлов, особенно чугунных и конденсационных моделей, а также частых обращений по гарантии.

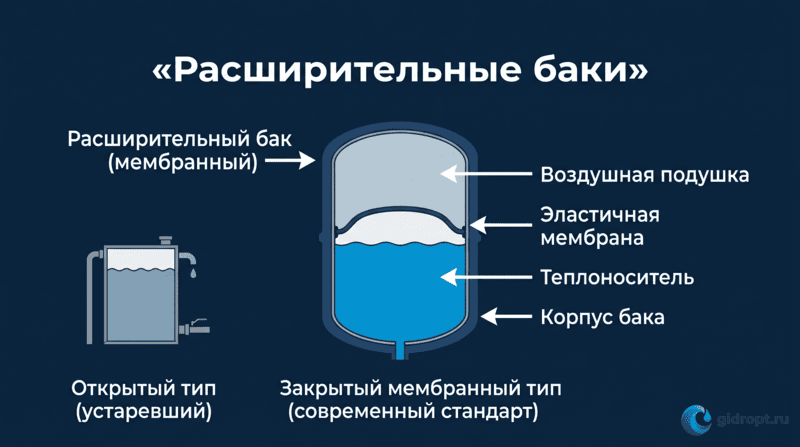

Расширительные баки
Типы расширительных баков:
- Открытые — устаревший вариант с открытым контактом с атмосферой. Сегодня практически не используются из-за испарения теплоносителя, риска коррозии и замерзания.
- Закрытые мембранные (экспанзоматы) — современный стандарт. Бак разделён эластичной мембраной на две камеры: теплоноситель и воздух под давлением. Бывают вертикальные и горизонтальные, настенные и напольные.
Важные правила установки:
- Устанавливается на обратной линии перед циркуляционным насосом.
- Давление преднакачки обычно на 0,5–1,0 бар ниже рабочего давления системы.
- Объём бака — 10–15 % от общего объёма теплоносителя в системе.

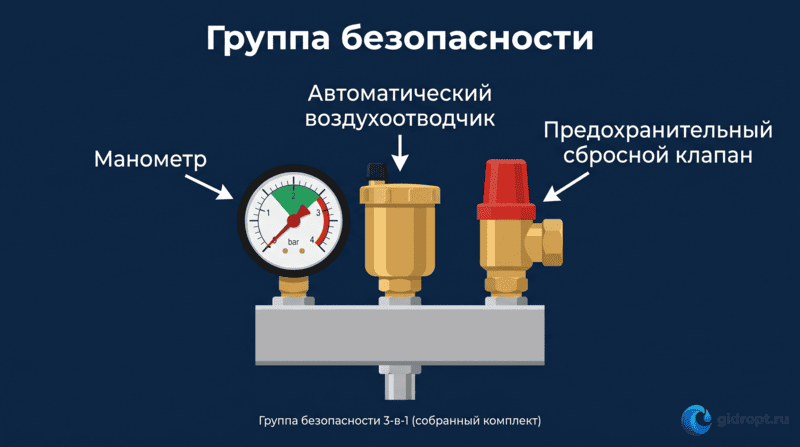

Группа безопасности
- Автоматический воздухоотводчик
- Манометр
- Предохранительный сбросной клапан (обычно на 2,5–3 бар)
Правила установки:
- Размещается на подающей линии сразу после котла, в самой верхней точке.
- Между котлом и группой безопасности запрещается устанавливать запорную арматуру.

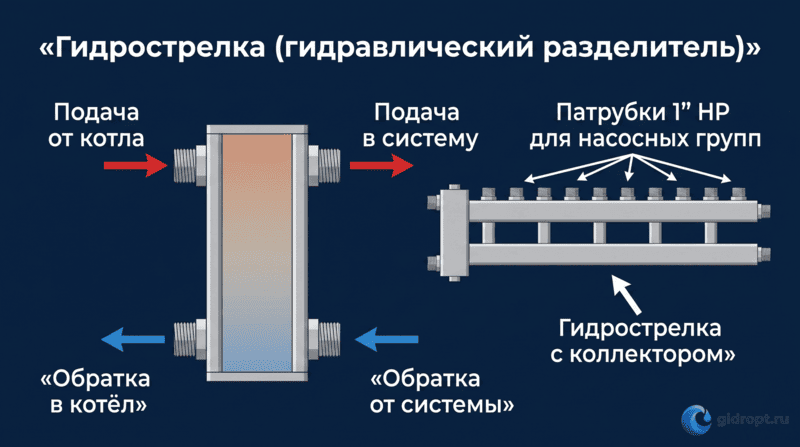

Гидрострелка (гидравлический разделитель)
Гидрострелка — вертикальная труба большого диаметра, которая гидравлически разделяет контур котла и контур системы отопления.Основные задачи гидрострелки:
- Защита котла от температурного шока (особенно важно для чугунных и конденсационных моделей).
- Возможность работы нескольких насосов с разными расходами.
- Стабилизация температуры и улучшение балансировки системы.
- Вертикальные и горизонтальные
- С встроенным коллектором
- С воздухоотводчиком и грязевиком

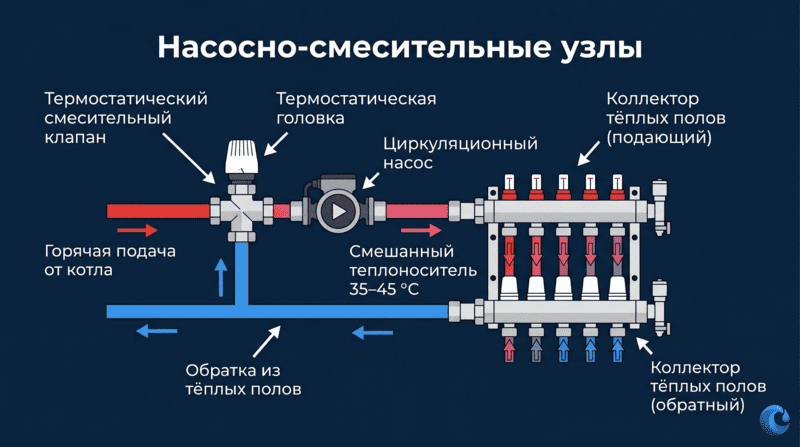

Насосно-смесительные узлы
Основные типы:
- С трёхходовым смесительным клапаном (самый распространённый)
- С четырёхходовым клапаном (более точная регулировка)
- Термостатические
- Электронные (с сервоприводом)
- Готовые коллекторные группы (Uponor, Rehau, Valtec, Oventrop и др.)

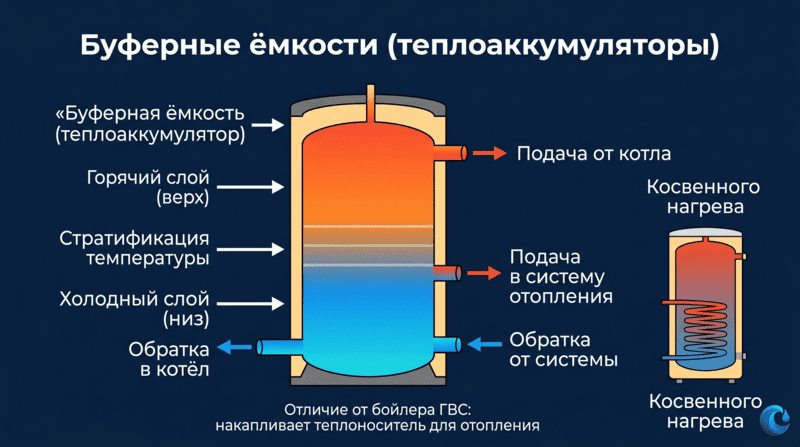

Буферные ёмкости (теплоаккумуляторы)
Основные функции:
- Накопление и стабилизация тепла
- Снижение количества включений/выключений котла
- Защита от температурного шока
- Возможность работы котла в оптимальном режиме
Буферная ёмкость отличается от бойлера косвенного нагрева: она работает с теплоносителем системы отопления, а не с водой ГВС.

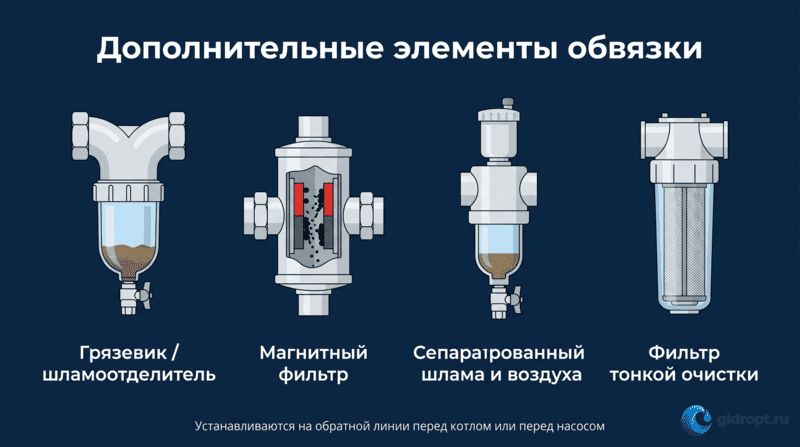

Дополнительные элементы обвязки
- Грязевики и шламоотделители
- Магнитные фильтры (улавливают продукты коррозии)
- Комбинированные сепараторы шлама и воздуха
- Фильтры тонкой очистки

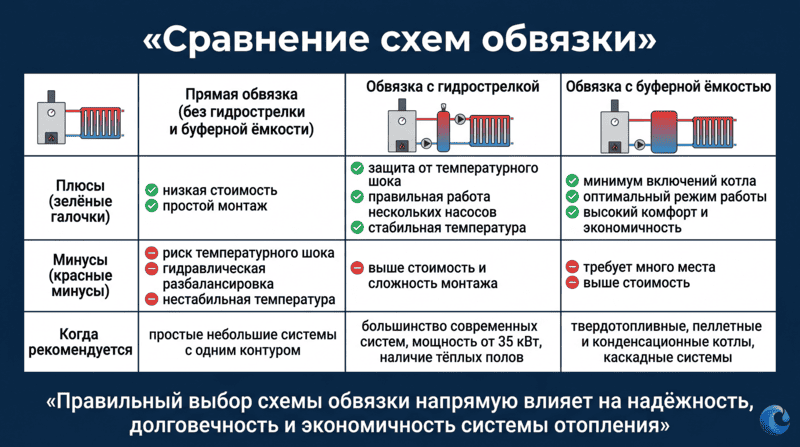

Сравнение схем обвязки

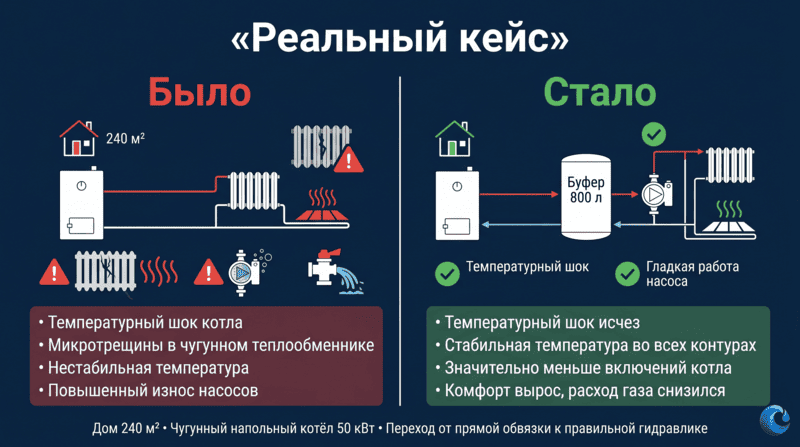

Реальный кейс
После установки гидрострелки, буферной ёмкости 800 литров и насосно-смесительного узла все проблемы были устранены: исчез температурный шок, температура стабилизировалась, расход газа снизился, а срок службы оборудования значительно увеличился.
Главный вывод: Правильная гидравлическая обвязка — это не дополнительные расходы, а инвестиция в надёжность, долговечность и экономичность системы отопления на многие годы. Хорошо спроектированная гидравлика защищает дорогостоящее оборудование и обеспечивает стабильный комфорт в доме.
